Stražnji graničnik je kritična komponenta CNC tandem preše, igra ključnu ulogu u osiguravanju točnih i učinkovitih operacija savijanja. Kao vodeći dobavljač CNC tandemskih prešanih kočnica, razumijem važnost pravilnog podešavanja stražnjeg graničnika za postizanje visokokvalitetnih rezultata savijanja. U ovom postu na blogu, vodit ću vas kroz postupak podešavanja zadnjeg graničnika na CNC tandem kočnici, pružajući vam vrijedne uvide i praktične savjete.
Razumijevanje Backgaugea
Prije nego što se upustite u proces prilagodbe, bitno je razumjeti funkciju i komponente stražnjeg graničnika. Stražnji mjerač odgovoran je za točno pozicioniranje obratka duž stražnje strane preše, osiguravajući dosljedne kutove i duljine savijanja. Obično se sastoji od stražnjeg prsta ili prstiju, pogonskog sustava (kao što je kuglični vijak ili zupčanik) i upravljačkog sustava koji omogućuje precizno pozicioniranje.
Provjere prije podešavanja
Prije bilo kakvih prilagodbi zadnjeg graničnika, ključno je izvršiti nekoliko provjera predpodešavanja kako biste bili sigurni da je prešana kočnica u ispravnom radnom stanju. Evo nekoliko ključnih koraka koje treba slijediti:
- Pregledajte stražnji mjerač: Provjerite ima li na prstima stražnjeg mjerača znakova oštećenja ili istrošenosti. Provjerite jesu li čisti i bez krhotina koje bi mogle utjecati na njihovo kretanje ili položaj.
- Provjerite pogonski sustav: Pregledajte ima li pogonskog sustava labavih ili oštećenih komponenti. Provjerite pravilno poravnanje i podmazivanje kugličnog vretena ili zupčanika.
- Provjerite kontrolni sustav: Provjerite radi li upravljački sustav ispravno i komunicira li stražnji mjerač s CNC kontrolerom pritisne kočnice. Provjerite postoje li poruke o pogrešci ili upozorenja na upravljačkoj ploči.
- Kalibrirajte stražnji mjerač: Ako je potrebno, kalibrirajte stražnji mjerač kako biste osigurali točan položaj. To može uključivati korištenje alata za kalibraciju ili praćenje postupka kalibracije proizvođača.
Podešavanje položaja stražnjeg mjerača
Nakon što završite provjere predpodešavanja, možete nastaviti s podešavanjem položaja stražnjeg graničnika. Sljedeći koraci opisuju opći postupak:
- Pristup izborniku za kontrolu zadnjeg mjerača: Na CNC kontroleru pressbrakea idite do izbornika za kontrolu stražnjeg graničnika. Ovaj vam izbornik omogućuje podešavanje položaja, brzine i drugih postavki stražnjeg graničnika.
- Odaberite stražnju os: Ovisno o vrsti tlačne kočnice i stražnjeg graničnika, možda ćete morati odabrati određenu os (X, Y, Z, itd.) koju želite prilagoditi.
- Postavite ciljnu poziciju: Unesite željeni položaj za stražnje prste. To se može učiniti pomoću numeričke tipkovnice na upravljačkoj ploči ili pomoću gumba za pomicanje za ručno pomicanje stražnjeg mjerača u željeni položaj.
- Pomaknite stražnji mjerač: Nakon što ste postavili ciljni položaj, pritisnite tipku "Pomakni" ili "Idi" na upravljačkoj ploči kako biste pomaknuli stražnji mjerač na određeno mjesto. Stražnji mjerač će se pomaknuti glatko i točno do ciljanog položaja.
- Potvrdite poziciju: Nakon što se stražnji mjerač pomaknuo u ciljni položaj, upotrijebite mjerni alat (kao što je pomično mjerilo ili ravnalo) da provjerite točnost položaja. Ako je potrebno, napravite manja podešavanja pomoću gumba za pomicanje ili numeričke tipkovnice.
- Spremite postavke: Nakon što ste zadovoljni položajem stražnjeg graničnika, spremite postavke u memoriju CNC kontrolera. Ovo će osigurati da se stražnji graničnik vrati u isti položaj sljedeći put kada pokrenete isti program savijanja.
Podešavanje brzine zadnjeg mjerača
Osim podešavanja položaja stražnjeg graničnika, možda ćete morati prilagoditi i brzinu stražnjeg graničnika kako biste optimizirali proces savijanja. Sljedeći koraci opisuju opći postupak:
- Pristup izborniku za kontrolu zadnjeg mjerača: Na CNC kontroleru pressbrakea idite do izbornika za kontrolu stražnjeg graničnika.
- Odaberite postavku brzine: Potražite opciju podešavanja brzine u izborniku za kontrolu stražnjeg graničnika. Ova vam opcija omogućuje podešavanje brzine kojom se pomiče stražnji graničnik.
- Postavite željenu brzinu: Pomoću numeričke tipkovnice na upravljačkoj ploči unesite željenu brzinu za stražnji mjerač. Brzina se obično mjeri u milimetrima u sekundi (mm/s) ili inčima u minuti (ipm).
- Testirajte brzinu: Nakon što postavite željenu brzinu, testirajte stražnji mjerač pomicanjem u drugi položaj. Promatrajte kretanje stražnjeg mjerača i osigurajte da se kreće glatko i željenom brzinom.
- Napravite prilagodbe ako je potrebno: Ako se stražnji mjerač kreće prebrzo ili presporo, prilagodite postavku brzine dok ne postignete željenu brzinu.
- Spremite postavke: Nakon što ste zadovoljni brzinom stražnjeg koraka, spremite postavke u memoriju CNC kontrolera.
Podešavanje paralelizma stražnjeg graničnika
Paralelizam je još jedan važan čimbenik koji treba uzeti u obzir pri podešavanju stražnjeg graničnika. Prsti stražnjeg mjerača trebaju biti paralelni s matricom za savijanje kako bi se osigurali dosljedni kutovi i duljine savijanja. Sljedeći koraci ocrtavaju opći postupak za podešavanje paralelizma stražnjeg profila:
- Pristup izborniku za kontrolu zadnjeg mjerača: Na CNC kontroleru pressbrakea idite do izbornika za kontrolu stražnjeg graničnika.
- Odaberite opciju podešavanja paralelizma: Potražite opciju podešavanja paralelizma u izborniku za kontrolu stražnjeg graničnika. Ova vam opcija omogućuje podešavanje kuta prstiju stražnjeg mjerača u odnosu na matricu za savijanje.
- Koristite mjerni alat: Upotrijebite mjerni alat (kao što je brojčanik ili ravnilo) za mjerenje paralelizma između prstiju stražnjeg mjerača i matrice za savijanje. Postavite mjerni alat na prste stražnjeg mjerača i matricu za savijanje i izmjerite udaljenost između njih na više točaka.
- Napravite prilagodbe: Na temelju mjerenja prilagodite kut prstiju stražnjeg mjerača pomoću opcije podešavanja paralelizma u izborniku za upravljanje stražnjim mjeračem. Podešavanje može uključivati rotiranje prstiju stražnjeg graničnika ili podešavanje položaja nosača stražnjeg graničnika.
- Ponovno provjerite paralelizam: Nakon podešavanja, ponovno provjerite paralelnost između prstiju stražnjeg mjerača i matrice za savijanje pomoću mjernog alata. Nastavite s prilagodbama sve dok paralelnost ne bude unutar prihvatljive tolerancije.
- Spremite postavke: Nakon što ste zadovoljni s paralelizmom stražnjeg graničnika, spremite postavke u memoriju CNC kontrolera.
Rješavanje uobičajenih problema sa stražnjim mjeračem
Čak i uz pravilnu prilagodbu, s vremena na vrijeme možete naići na neke uobičajene probleme sa stražnjim nosačem. Evo nekoliko savjeta za rješavanje problema koji će vam pomoći u rješavanju ovih problema:
- Stražnji mjerač se ne pomiče: Ako se stražnji graničnik ne pomiče, provjerite napajanje stražnjeg graničnika i pogonskog sustava. Uvjerite se da je pogonski sustav ispravno podmazan i da nema labavih ili oštećenih komponenti.
- Stražnji mjerač se nepravilno kreće: Ako se stražnji mjerač nepravilno pomiče, provjerite kontrolni sustav ima li poruka o grešci ili upozorenja. Provjerite je li stražnji mjerač pravilno kalibriran i da upravljački sustav komunicira s CNC kontrolerom pressbrakea.
- Netočno pozicioniranje stražnjeg mjerača: Ako stražnji mjerač nije točno postavljen, provjerite kalibraciju stražnjeg mjerača. Osigurajte da je mjerni alat koji se koristi za kalibraciju točan i da se postupak kalibracije ispravno slijedi.
- Stražnji prsti nisu paralelni: Ako prsti stražnjeg graničnika nisu paralelni, provjerite podešavanje paralelnosti stražnjeg graničnika. Osigurajte da je mjerni alat koji se koristi za mjerenje paralelizma točan i da se postupak podešavanja ispravno slijedi.
Zaključak
Podešavanje stražnjeg graničnika na CNC tandem preši kočnici je kritičan korak u osiguravanju točnih i učinkovitih operacija savijanja. Slijedeći korake navedene u ovom postu na blogu, možete prilagoditi položaj stražnjeg graničnika, brzinu i paralelnost kako biste postigli visokokvalitetne rezultate savijanja. Ne zaboravite izvršiti provjere prije podešavanja, koristiti odgovarajuće mjerne alate i spremiti postavke u memoriju CNC kontrolera. Ako naiđete na bilo kakve probleme tijekom postupka prilagodbe, pogledajte savjete za rješavanje problema ili kontaktirajte naš tim za tehničku podršku za pomoć.

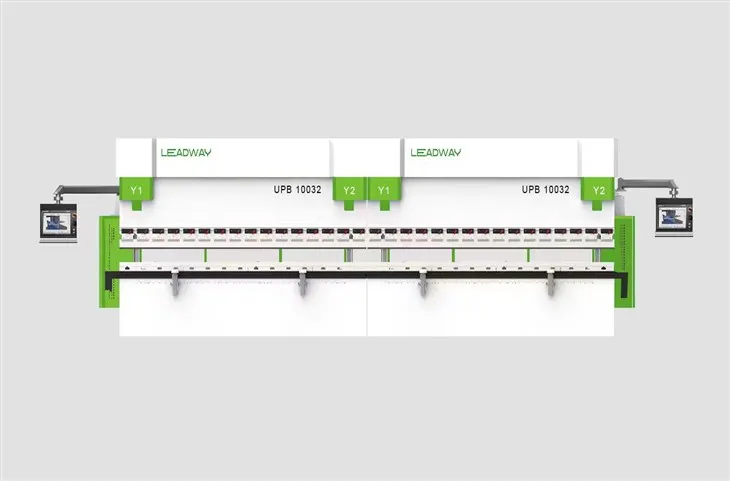

Kao vodeći dobavljač CNC tandem prešanih kočnica, nudimo širok raspon visokokvalitetnih prešanih kočnica, uključujućiHidraulički CNC stroj za savijanje UPA 400x4100,Hidraulički CNC stroj za savijanje serije UPB 150x4100, iHidraulički CNC stroj za savijanje UPB 60x1500. Naše presice opremljene su naprednim značajkama i tehnologijama kako bi se osigurale precizne i učinkovite operacije savijanja. Ako ste zainteresirani za kupnju CNC tandem prešane kočnice ili imate bilo kakvih pitanja o prilagodbi zadnjeg koraka, kontaktirajte nas za konzultacije. Veselimo se suradnji s vama kako bismo zadovoljili vaše potrebe za savijanjem.
